TEKNOLOJİ STAJI
(19.08.2014-29.04.2014)
Teknoloji stajımı 19 Ağustos 2014-29 Ağustos 2014 tarihleri arasında www.lynda.com adresinden izleyip, uygulayarak gerçekleştirdim. AutoCAD ve Sketchup zorunlu programlarının yanında ek olarak Sketchup Tools and Techniques'i öğrenmeyi tercih ettim. Sketchup Tools and Teciques videolarının içerisindeki Sketchup Layout ve Style Builder ek programlarını da öğrenmiş oldum.
Autocad 2014 Essentials
Lynda programı Autocad'i 6 parça halinde anlatmış. Sırayla bu vidoları izleyerek egzersizlerini yaptım.
19.08.2014
Autocad'de önce units, kendi workspace’ini ve kendi template’ini oluşturma anlatıldı. Bu Autoacad kullanırken kendi kısayollarımı oluşturmamı sağladı.
 |
| Yeni workspace oluştururken |
 |
| Workspace'e isim verdim |
 |
| Kendi template'imi oluşturdum. |
Anchor left/right açık olan uygulamayı Autocad ekranında seçilen yönde icon olarak gözükmesini sağlar. Ben layer ve proporties'i anchor left yaptım. My workspace'i bu halde kaydettim. Böylelikle açtığım autocad dosyaları solda bu iki uygulamaya hızlıca ulaşabileceğim şekilde hazır geliyorlar.
 |
| Anchor left |
İlk bölümün diğer yarısında ise yapılanların kaydedilmesi, çıktı alınması (plot), layout, komut yazıp kullanma, pan, zoom ve regen gibi kullanımı kolaylaştıracak işlemleri öğrendim.
 |
| Plot |
 |
Tile vertically görünüşünde ile bir
dosyadan diğerine taşıma da yapılır |
 |
| Layout |
20.08.2014
Autocad'in 2. Bölümüne geçtiğimde iki boyutta çizim için kullanmam gereken komutları öğrendim. Bunların birkaçı; copy,mirror,trim,extend,fillet vs.)
 |
| Radius ve diameter ölçüsü vererek yuvarlaklar çizdim. |
 |
| Referans çizgileri ve copy,mirror .vs komutları ile zar yaptım |
Dikdörtgenler ile yaptığım koltukta dikdörtgene basınca çıkan mavi griplerin üzerinde bekleyip, stretch ile hareket ettirebildiğimi öğrendim. Bu mavi gripler her çizgide tıklayınca ortaya çıkıyor.
 |
| Dikdörtgenler ile koltuk çizdim. |
 |
| Convent to line ile çizgiyi büktüm. |
Polar tracking-[F10];
Icon olarak bulunan F10 komutu ile de açılan Polar Tracking kaç derecede line çizeceğimizi yazıp hep aynı açıda hareket etmemzi sağlayan komuttur.
 |
| Polar Tracking'den 45 derece seçip yaptığım egzersiz |
 |
| Polar Tracking ile devam eden egzersiz |
Dynamic Input-[F12];
Bu komut ile bir line çizerken onun hem uzunluğuna hem de açısına karar verebiliriz. Tab tuşu ile ilk önce hangisine değer vermek istiyorsak geçiş yapabiliriz.
 |
| Dynamic Input'da değer girme |
 |
| Dynamic Input egzersiz |
Insert;
Daha önceden varolan Autocad dosyasını içerisinde bulunduğum dosyanın içerisine atar.
Insert
Polygon komutu ile gerçekleştirdiğim bu egzersizde tk enter komutunu öğrendim. Bu komut referans sağlıyor. Büyük sekizgenden küçük sekizgene olan 3 cmlik uzaklığı tk yazıp 3 yazarak herhangi bir çizgi olmadan buldum.
 |
| Polygon komutu |
Hatch'in üzerine tıklayıp ortasındaki gripin üzerinde bekleyince hatch'in açısı, oranı gibi varyasyonlar gerçekleştirebiliriz.
 |
| Hatch |
21.08.2014
Trim komutunun içerisindeyken shift'e basılı tutunca bunu extend komutuna çevirebildiğimizi öğrendim.
 |
| Trim and extend |
Offset ve fillet komutlarını bu uygulama ile pekiştirdim.
 |
| Fillet command bölümünden radius verirsek 3. şekil gibi olur |
22.08.2014
Array;
Videoda istendiği gibi bir sandalye ve masa çizdim.
İconlarda polar arrayı seçtim ve sandalyeleri array yapmak istediğim için onu
seçtim ardından masanın centerını seçtim. Array polar komutun içerisindeyken
items ile sandalye miktarınışekil 4’te 6’dan 8’e çıkardım), rows ile
sandalyelerin kaç katman daha büyütebileceğimizi seçebiliyoruz(sekil 3’te 3 sıra
halinde yaptım.)
Ayrıca 2. Şekildeki sandalyeler ile 4. Şekildeki sandalyeler
farklı, bunu array edit komutu ile gerçekleştirdim. Arrayedit ardından değişmek
istediğim arrayi yani sandalyeleri seçtim. Sandalyenin üzerindeki griplere
gelip bunlardan sketch ile çekiştirme yaptım. Array polar sayesinde bütün
sandalyeler yeni şeklini aldı.
Son şekilde iki farklı sandalye arrayi görmekteyiz. İlk önce
yuvarlak bir sandalye çizdim. Arrayedit komutundan replace ikonunu tıkladım ve
yeni sandalyemi seçtim. Ardından eski sandalyelerimin base point seçip yeni
sandalyemin base pointini de seçtim. Son olarak yeni sandalyemi istediğim
yerlerdekilere basıp yerleştirdim.
 |
| Explode komutunu öğrenip kullandığım egzersiz |
Layer;
Yeni layer açma, layerın çizgi kalınlığını rengini değişmeyi, şeklini değişmeyi ve kapatıp açmasını öğrendim.
 |
| Farklı layerlarda yaptığım ilk uygulama |
 |
| Plan-kesit çalışması |
Text;
Single line text ve Multiline text ve Multileader text yazış şekillerini öğrendim. Single line text kısa yazılarda, Multiline uzun paragraflarda, Multileader ise sembol ile yazımı sağlar. Annotation'dan yazı tipi, boyutu ...vs ayarları yapılabilir. Proporties'den de değişim yapılabilir.
Yazıyı sol ya da sağ taraftan başlayarak yazmak istiyorsam single text line komutunu tıkladıktan sonra m+r enter ya da m+l enter yapmam gerektiğini öğrendim.
 |
| Farklı tiplerde yazı yazdım |
 |
| İki yöntemle dimensioning |
Uygulama;
Dimensoning, text ve diğer öğrendiğim komutlar ile lynda'da verilen ölçülerle 3 aşamada çizip gösterdiğim el feneri.
24.08.2014
Block-Insert;
Yapmış olduğum kapıyı block ediyorum. Insert ile bu kapıyı istediğim zaman çizimlerime yerleştirebiliyorum.
 |
| Kapıyı block ettim |
 |
| Lynda'dan bakarak çizdiğim tuvalat |
 |
| Tuvalete block ettiğim kapıyı insert ediyorum |
Edit Block ile engelli sandalyesinde hatch ve birkaç değişiklik yaptım. Blockclose ve save yaparak çıktım. Bütün engelli sandalyeleri yeni halini almış oldu.
 |
| Park alanı çizdim ve engelli sandalyesini block ettim |
 |
| Block edit ile sandalyeyi ikinci şekile dönüştürdüm. |
 |
| Yeni haliyle otopark |
Attach ile resim dosyası Autocad'e indirilebiliyor. Ardından bu resim üzerinden oynama yapılabilir.
Detach ile birleşen dosyalar ayrılır.
 |
| Attach |
Plotting to Pdf yaptığımızda Pdf dosyasında layer bilgisi gösterip göstermemeyi buradaki ayardan seçebiliriz.
 |
| Pdf ayarı |
Çizimlerin via email veya e-transmit yoluyla da öğrendim. E-transmit çizimdeki dış referansları, yazı fontlarını,''Transmittal set'' adlı yere dahil edilir.
27.08.2014
Sketchup
Sketchup temeli push ve pull komutlarına dayanan 3 boyutlu bir modelleme programıdır. Tıpkı Autocad ve Rhino'daki gibi belli başlı komutları vardır.(line, copy,mirror,extend...vs) Sketchup'ta bir modellemeye başlarken ilk önce iki boyutta kapalı bir alan çizilir. Ardından bu extrude edilip üzerinde çekiştirme ile ayrıntlarıyla çizilir.
Camera ve View'den çizimi kendime göre daha rahat gerçekleştirebilmek için toolbars, ekran rengi, kameranın pozisyonu gibi seçeneklerimi seçtim.
 |
| Rectangle çizip pull ile çektip sonra üzerinde yeniden çizip çektim |
Polygon çizerken önce kenar sayısı sonra radius ver enter'a bas
 |
| Polygonlar çizip extrude ettim |
Autocad'de offset kısayolu klavyeden o enter iken Sketchup'da f enter'dır.
 |
| Offset ardından pull |
 |
| İsmimi yazdım ve bir tanesini rotate ettim |
29.08.2014
Uygulama;
18-24 dikdörtgen çizip bunu extrude ettim. Protactor ile istediğim açıda çatı için guide line çizdim. Tape measure tool ile kesişimleni yakaladım. Tape measure da bu kesişime gıide line koydum. İç kısımda da bu komutlarla referans alıp eğimli bir üçgen çizdimsonra bunda pull komutunu kulandım.
 |
| Protactor tool |
 |
| Tape measure tool |
 |
| Basit bir ev |
Yumuşatmak istediğimiz yerlerin üstüne gelip sağ tıklayıp smooth/soften seçersek ayrıtları resimdeki halini alır.
View-Hidden geometry'e bastığımızda ise bu çizgiler geri gelir.
 |
| Softing round edges |
Tools-Section Planara basıp istediğimiz modelin kesitin alabiliriz. Okları taşıyarak kesitin yerini değişebiliriz.
 |
| Section |
 |
Interactor tool
|
 |
Intactor Tool ayarı yapılabliyor.
Buzdolabı kapağının z aksındaki hareketindeki değişim gibi |
 |
| Scratch |
 |
Hazır component, üzerinde değişimler yapılabiliyor
raf sayısı değişimi gibi |
Evimin üzerinde pencere çizdim. Bu pencereyi create component yaptım ve isimlendirdim.Artık component olarak istediğim yerlere yerleştirilebilir oldu.
 |
| Create component |
 |
| Component |
Material; koltuk çizdim ve bu koltuğun materyalini şekildeki gibi seçip uyguladım. Bunun yanında kendi materyalimi de oluşturmayı öğrendim.
Prizmamın yüzeyini jpeg olarak kaydettiğim ahşap resmiyle kapladım. File-import-resmi seçtim-use as texure dedim ve istediğim yüzeye yerleştirdim.
 |
| Silindirde resmi kaplama |
 |

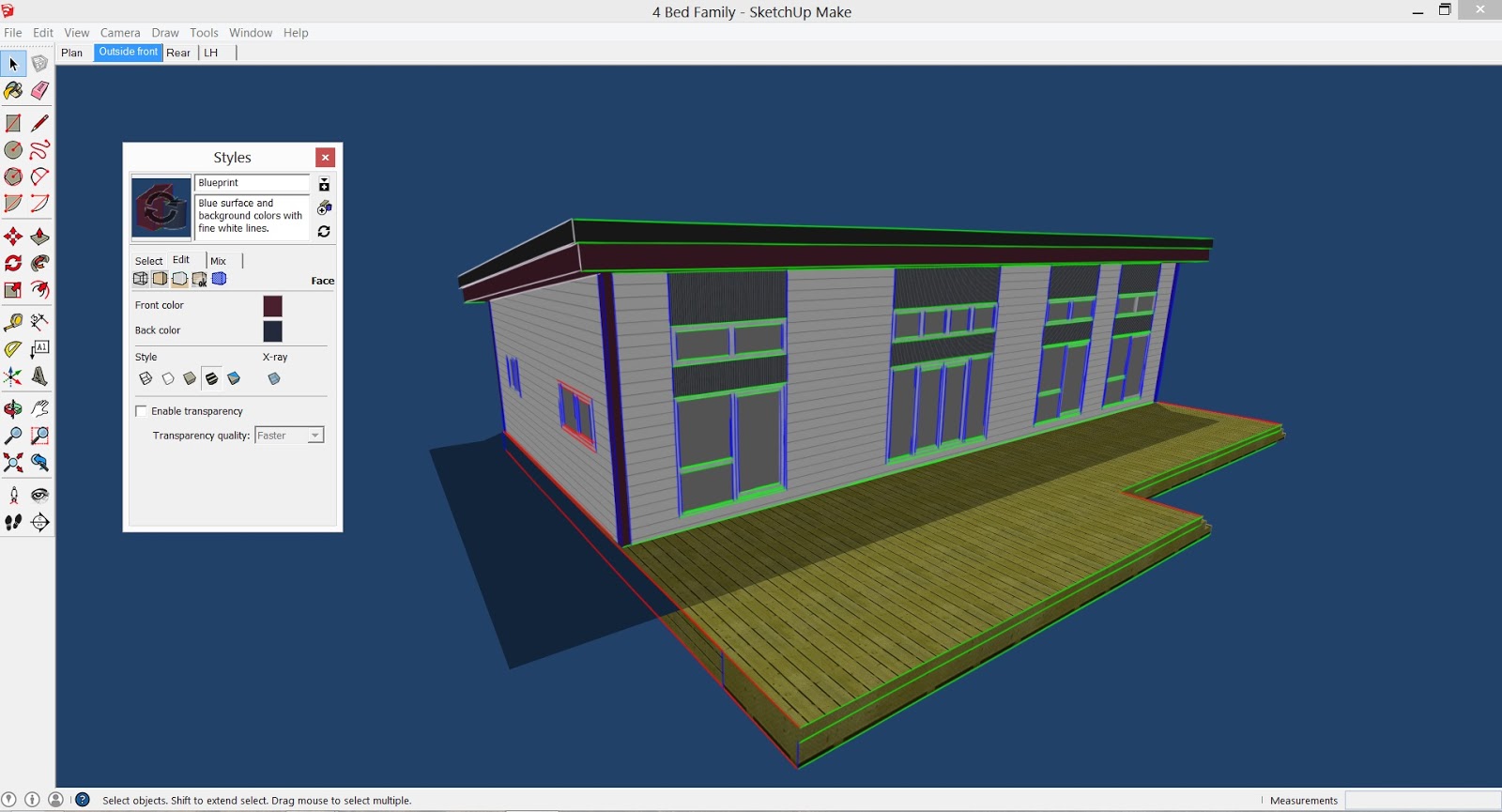

| Sketchup'da style builder |
Sketchup Tools and Tecniques
Daha kompleks işlemlerin gerçekleştirebilmesi için lynda da bu videolar hazırlanmış. Boolean operations, trim, split..vs yeni komutları uygulamayı öğrendim.
 |
| Substract, Trim ve Split |
 |
| Boolean Operations |
Uygulama
Bir topografya haritası çizdim.Sonra aradaki yüzeyleri sildim. Shift'e basılı tutarak move ile çizgileri yükselttim. Bütün çizimi seçtim-Sandbox-From Counters ile aşağıdaki şekli oluşturdum.
Evi dalgalı yüzeye oturtmak için ; tools-sandbox-stamp tool-offset geliyor. Evi zeminden ne kadar yükseğe koymak istiyorsak ölçü gireriz, şekildeki gibi zemine oturur.
Layout
Sketchup'da yapılan çizimlerin sunumları için tasarlanmış olan yardımcı bir programdır.
 |
| Sayfa düzeni seçme |
Sayfayı gridli olarak da açabiliriz, bu çizimi gerçekleştirirken kolaylık sağlar.
Layout'da arc, rectangle ve polygon çizimi örnekleri çizdim.
Arc'da two point, three point ve pie seçenekleri vardır. Pie içi dolu olan arc çizimidir.
Dikdörtgen çizdikten sonra başka bir yerde çift tıkladım aynı ölçülerde bir dikdörtgen daha oluştu.
Ayrıca dikdörtgenin köşelerini kenarlarını arrow keys ile yumuşatmayı öğrendim.
Çokgen çizerken sol tıka uzunca basıp arrow keys'den yukarı ya da aşağı tuşalarına basıp çokgenin kenar sayısını belli edebiliriz.
 |
| Yazı, kesikli çizgi ve şekil boyama |
Sketchup dosyasını Fill-Insert-dosyayı seç şeklinde gerçekleştirebiliyoruz. Layout'a geldikten sonra dosyanın üzerine çift tıklayıp gerekli düzenlemeleri yapabiliyoruz.
Arrange-Bring to Front bu yazdığım yazıyı altında çizdiğim dikdörtgenin üzerine getirdi. Ayrıca dikdörtgeni de Sketcup dosyasından Layout'a indirdiğim dosyanın üzerine koymamı sağladı.
 |
| Print |
Style Builder
Bu program ise yapılan çizimlerde çizgi kalınlıkları ve şekilleri başta olmak üzere birçok yeni stilin oluşturulmasını sağlar.
 |
| Kalem kalınlığı ayarı yapılır |
 |
Strokes'dan istediğim çizgi şekillerini uzunluğu verilen
boşlukara sürükleyip yerleştirdim |
 |
| Renk değiştirme |
